在SolidWorks中，弹簧的设计是一个涉及多个步骤和参数调整的过程。以下是对SolidWorks中弹簧设计的一个清晰归纳，包括不同类型的弹簧及其设计方法：

一、弹簧类型

SolidWorks支持设计多种类型的弹簧，主要包括：

压缩弹簧：承受轴向压力的螺旋弹簧，形状多样，如圆柱形、圆锥形、中凸形和中凹形等。其设计关键在于设置合适的螺旋线参数，如螺距、圈数、起始角度等，以及弹簧的直径和材料。

拉伸弹簧：承受轴向拉力的螺旋弹簧。与压缩弹簧不同，拉伸弹簧在不承受负荷时，其圈与圈之间通常是并紧的，没有间隙。

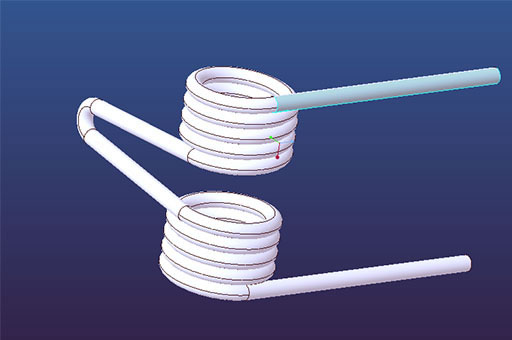

扭转弹簧：承受扭转变形的弹簧，其工作部分密绕成螺旋形，并加工成各种形状的扭臂。扭转弹簧的设计需要考虑其扭转刚度、圈数以及扭臂的形状和尺寸。

二、设计方法

在SolidWorks中设计弹簧，通常可以采用以下方法：

螺旋线扫描法：

绘制螺旋线：选择适当的基准面，以原点为圆心绘制圆，然后设置螺旋线的参数，如高度（弹簧高度减去弹簧丝径）、圈数、起始角度等。

扫描生成弹簧：以螺旋线为路径，以弹簧丝径的圆形轮廓为扫描截面，使用扫描命令生成弹簧的三维模型。

其他方法：

对于特殊形状的弹簧，如塔形弹簧（锥形弹簧）或矩形弹簧，可能需要采用更复杂的方法，如交叉曲线扫描法等。

SolidWorks还提供了Simulation工具，可以对设计好的弹簧进行仿真分析，包括应力、变形、刚度等特性的分析，以便进行优化和改进。

三、注意事项

在设计弹簧时，需要根据具体的应用需求选择合适的弹簧类型和材料。

精确设置螺旋线的参数对于获得符合要求的弹簧至关重要。

利用Simulation工具进行仿真分析，可以帮助设计师更好地理解弹簧的性能，并作出必要的调整。

综上所述，SolidWorks提供了强大的工具和功能来支持弹簧的设计和分析。通过掌握不同类型弹簧的设计方法和注意事项，设计师可以高效地创建出符合要求的弹簧模型。
